雙曲面攪拌機詳細介紹：
本產品也叫具有雙層葉輪的曝氣攪拌裝置。
在市政、化工造紙及其它多種水處理工藝中，水體攪拌混合是其中關鍵工藝過程之一。傳統的攪拌機械分為立軸折槳式和水平（潛水）式兩種常用方式，由于安裝的方式和葉槳形式?jīng)Q定了其攪拌形態，無論在能耗上還是在攪拌效果上均不太理想，不僅給污水廠的運營成本帶來不必要的增加，而且會直接影響工藝處理效果。而雙曲面攪拌機的誕生正好有效解決了此類問題。
主要特點
1 攪拌與曝氣于一體的裝置，也可以單一攪拌
2 設計合理，電耗省
3 可實用于大、中、小行污水處理，投資少
4 處理效果好，使用壽命長
5 由PE或玻璃鋼，鋼質材料等制成，加強了設備的防腐蝕性能
6 結構簡單，管理方便。

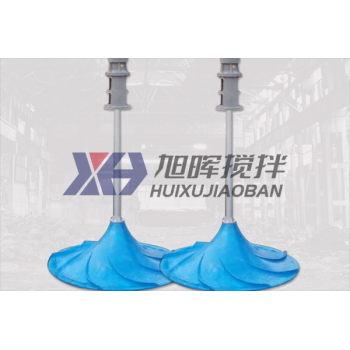

雙曲面攪拌機
工作原理及其結構
雙曲面葉輪體上表面為雙曲線母線繞葉輪體軸線旋轉形成的雙曲面結構，。其獨特的葉輪結構設計，限度地將流體特性與機械運動相結合。雙曲線的方程為xy=b曲線沿y軸旋轉而構成的曲面體；為了迎合水體流動，設計從葉輪的中心進水，這一方面減少了進水紊流，另一方面保證了液體對葉輪表面的壓力均勻，從而保證整機在運動狀態下的平衡。在漸開雙弧面上均布有八條導流葉片，借助液體自重壓力作補充進水獲得的勢能與葉輪旋轉時產生的離心力形成動能，液體在重力加速度的作用下經雙曲面結構過渡沿葉輪圓周方向作切線運動，在池壁的反射作用下，形成自上而下地循環水流，故可獲得在軸向和徑向方向的交叉水流（如圖1、2）。正是由于立式波輪攪拌機葉輪的結構特性和接近池底安裝的特點，其工作位置決定了它對懸浮物的防沉降作用是直接的，在工作中可獲得理想的攪拌效果，能有效地消除攪拌死角。大比表面積可獲得大面積的水體交換。
其葉輪結構由導流體、攪拌部件及傳動部分等組成。
性能特點
獨特的葉輪結構設計，很大限度的將流體特性和機械傳動結合，其優勢是投資少，能耗低，且能滿足大面積的立體循環。材質分不銹鋼和FRP，耐腐蝕強度更優越，通常使用于污水處理工藝中調節池、厭氧池、AO及A20工藝中，可分為干式和濕式兩種安裝方式。
工作原理
XH-SQB系列攪拌機，曲面葉輪體上表面為雙曲線，母線繞葉輪體線旋轉形成的雙曲面結構，其結構和接近池低安裝位置決定了他的防沉降作用及大面積的水體交換。

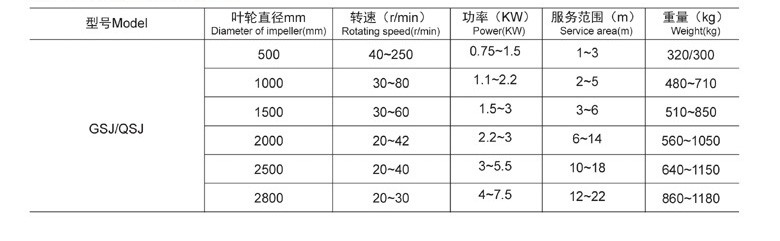

尺寸參數表
雙曲面攪拌機

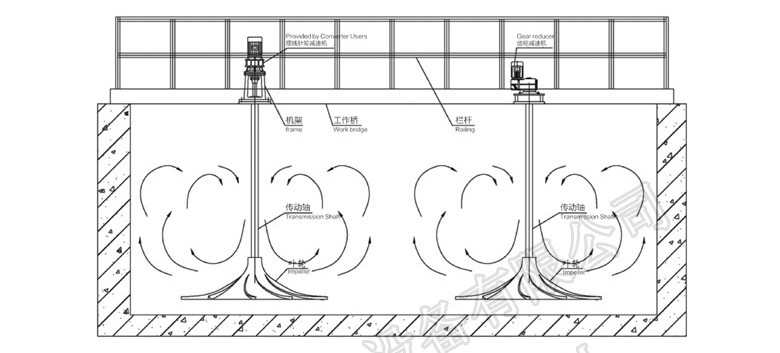

安裝示意圖
本產品也叫具有雙層葉輪的曝氣攪拌裝置。
在市政、化工造紙及其它多種水處理工藝中，水體攪拌混合是其中關鍵工藝過程之一。傳統的攪拌機械分為立軸折槳式和水平（潛水）式兩種常用方式，由于安裝的方式和葉槳形式?jīng)Q定了其攪拌形態，無論在能耗上還是在攪拌效果上均不太理想，不僅給污水廠的運營成本帶來不必要的增加，而且會直接影響工藝處理效果。而雙曲面攪拌機的誕生正好有效解決了此類問題。
主要特點
1 攪拌與曝氣于一體的裝置，也可以單一攪拌
2 設計合理，電耗省
3 可實用于大、中、小行污水處理，投資少
4 處理效果好，使用壽命長
5 由PE或玻璃鋼，鋼質材料等制成，加強了設備的防腐蝕性能
6 結構簡單，管理方便。
雙曲面攪拌機
工作原理及其結構
雙曲面葉輪體上表面為雙曲線母線繞葉輪體軸線旋轉形成的雙曲面結構，。其獨特的葉輪結構設計，限度地將流體特性與機械運動相結合。雙曲線的方程為xy=b曲線沿y軸旋轉而構成的曲面體；為了迎合水體流動，設計從葉輪的中心進水，這一方面減少了進水紊流，另一方面保證了液體對葉輪表面的壓力均勻，從而保證整機在運動狀態下的平衡。在漸開雙弧面上均布有八條導流葉片，借助液體自重壓力作補充進水獲得的勢能與葉輪旋轉時產生的離心力形成動能，液體在重力加速度的作用下經雙曲面結構過渡沿葉輪圓周方向作切線運動，在池壁的反射作用下，形成自上而下地循環水流，故可獲得在軸向和徑向方向的交叉水流（如圖1、2）。正是由于立式波輪攪拌機葉輪的結構特性和接近池底安裝的特點，其工作位置決定了它對懸浮物的防沉降作用是直接的，在工作中可獲得理想的攪拌效果，能有效地消除攪拌死角。大比表面積可獲得大面積的水體交換。
其葉輪結構由導流體、攪拌部件及傳動部分等組成。
性能特點
獨特的葉輪結構設計，很大限度的將流體特性和機械傳動結合，其優勢是投資少，能耗低，且能滿足大面積的立體循環。材質分不銹鋼和FRP，耐腐蝕強度更優越，通常使用于污水處理工藝中調節池、厭氧池、AO及A20工藝中，可分為干式和濕式兩種安裝方式。
工作原理
XH-SQB系列攪拌機，曲面葉輪體上表面為雙曲線，母線繞葉輪體線旋轉形成的雙曲面結構，其結構和接近池低安裝位置決定了他的防沉降作用及大面積的水體交換。
尺寸參數表
雙曲面攪拌機
安裝示意圖
